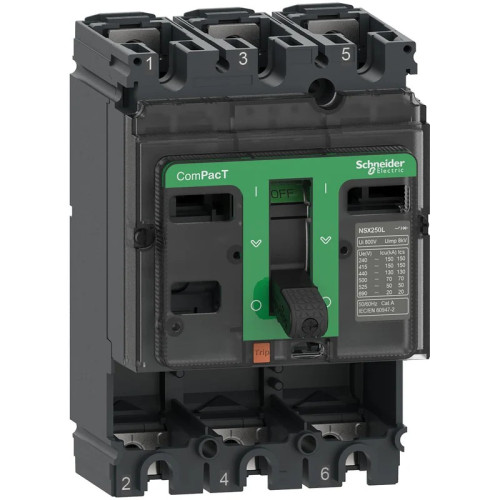

Автоматический выключатель Schneider Electric (NSX250F C25F32) 3-полюсный, 250А, 36кА для надежной защиты распределительных сетей — это высококлассное коммутационное устройство, предназначенное для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного отключения и включения нагрузок в промышленных и коммерческих электроустановках. Точная и селективная защита является ключевым фактором для обеспечения бесперебойной работы оборудования и долговечности всей электрической сети.

Данный выключатель относится к серии ComPacT NSX от Schneider Electric (Франция) — мирового лидера в области цифровой трансформации управления электроэнергией. Модель NSX250F выполнена на корпус-каркас NSX250 (до 250 А) в трехполюсном исполнении с защитой всех трех фаз (3P3D). Ключевая особенность — наличие электронного расцепителя MicroLogic 2.2, который обеспечивает регулируемые настройки и более высокую точность по сравнению с традиционными термомагнитными расцепителями. Он незаменим в ответственных цепях, где необходима высокая стабильность и избирательность защиты.

Модель полностью совместима с широким спектром дополнительных аксессуаров Schneider Electric (вспомогательные контакты, расцепители напряжения, мотор-приводы и т.д.), что позволяет адаптировать выключатель под конкретные требования системы управления.

Конструкция рассчитана на интенсивную эксплуатацию в промышленных условиях и гарантирует длительный срок службы, надежную защиту и стабильность работы электрооборудования.

⚙️ Технические характеристики

• Артикул (модель): NSX250F / C25F32 (C25F32D250)

• Каталожный номер (LV): LV431770

• Производитель: Schneider Electric (Франция)

• Тип изделия: Автоматический выключатель в литом корпусе (MCCB)

• Серия: ComPacT NSX100…250

• Номинальный ток (Iн): 250 А при 40 °C

• Количество полюсов: 3, защита полюсов — 3D (защита всех трех фаз)

• Номинальное рабочее напряжение (Ue): 690 В AC, 50/60 Гц

• Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ

• Номинальное напряжение изоляции (Ui): 800 В AC, 50/60 Гц

• Предельная отключающая способность (Icu): 36 кА при 380/415 В AC

• Категория применения: Категория А (без выдержки времени)

• Тип расцепителя: Электронный MicroLogic 2.2

• Функции защиты (MicroLogic 2.2): LSoI (Long time, Short time, Instantaneous) — защита от перегрузки и короткого замыкания

• Регулировка тепловой защиты (Ir): От 0,4 до 1 x Iн (100–250 А), 9 фиксированных положений

• Регулировка селективной токовой отсечки (Isd): От 1,5 до 10 x Ir (от 1,5 до 10 номинальных токов срабатывания тепловой защиты)

• Мгновенная токовая отсечка (Ii): Фиксированная уставка 3000 А

• Способность к изоляции: Да, соответствует EN/IEC 60947-2

• Тип управления: Рычаг-тумблер (Toggle)

• Способ монтажа: Стационарный (Fixed), на панель (болтовое крепление)

• Присоединение главной цепи: Винтовое

• Место подключения: Передняя панель выключателя

• Класс защиты (IP): IP30

• Стандарты: IEC 60947-2, UL 508, CCC, EAC

• Архитектура EcoStruxure: Да, часть платформы Schneider Electric EcoStruxure Power

• Габаритные размеры (Ш × В × Г): 105 × 161 × 86 мм

• Масса (вес): ≈ 2,0 кг

✅ Преимущества

• Электронный расцепитель MicroLogic 2.2: высокоточная настройка уставок и расширенные функции защит для повышения селективности, стабильности и надежности всей системы (стандартные тепловые расцепители имеют фиксированные настройки и меньшую точность). Полная номенклатура защит LSoI (Long time, Short time, Instantaneous) обеспечивает оптимальную селективность с нижестоящими и вышестоящими аппаратами.

• Высокая отключающая способность (36 кА при 415 В): способность надежно отключать токи короткого замыкания большой величины в промышленных сетях, обеспечивая безопасность оборудования и персонала. Отключающая способность (код F) подходит для стандартных промышленных применений.

• Компактная конструкция и удобная индикация: уменьшенная ширина (105 мм) экономит место в распределительных шкафах по сравнению с предыдущими поколениями аппаратов. Простая маркировка и расположение регулировок на передней панели облегчают настройку и обслуживание. Два положения подключения передней панели (фронтальные винтовые зажимы) упрощают монтаж и позволяют гибко подходить к компоновке внутри шкафа.

• Гибкость настройки и универсальность: широкий диапазон регулировки тока тепловой защиты Ir (9 положений от 0,4 до 1 x Iн) и токовой отсечки Isd (1,5–10 x Ir) позволяет точно настроить защиту под конкретные параметры сети и нагрузки, а также обеспечить селективность с вышестоящими автоматическими выключателями.

• Возможность расширения и сертификация безопасности: совместимость с большим спектром аксессуаров Schneider Electric (вспомогательные контакты, расцепители напряжения, мотор-приводы, блокировки и др.) позволяет адаптировать выключатель к специфическим требованиям управления и автоматизации. Устройство сертифицировано по международным стандартам (IEC, UL, CCC, EAC), что подтверждает его безопасность и надежность для использования в системах международного уровня.

• Цифровая экосистема (EcoStruxure): выключатель интегрируется в платформу EcoStruxure Power, что позволяет получать данные о состоянии электрооборудования для удаленного мониторинга и профилактического обслуживания непосредственно с ПК или через облачный сервис, сокращая время простоя и время устранения неполадок. Поддержка протокола Modbus (для версий с измерительными модулями) и совместимость с контроллерами Schneider Electric расширяет возможность построения цифровых систем АСУ ТП.

Итог:
Автоматический выключатель Schneider Electric NSX250F (3P3D, MIC.2.2, 250А, 36кА) — это надежное и высокотехнологичное устройство для защиты распределительных сетей от перегрузок и коротких замыканий в промышленных и коммерческих зданиях. Электронный расцепитель MicroLogic 2.2 обеспечивает высокую точность настройки и стабильность защиты, а компактная конструкция и возможность интеграции в цифровую платформу EcoStruxure делают его идеальным выбором для построения современных эффективных и безопасных систем распределения электроэнергии.

Закажите автоматический выключатель Schneider Electric NSX250F C25F32 на сайте sms-com.ru — качественные комплектующие для промышленного и хлебопекарного оборудования с доставкой по всей России.
