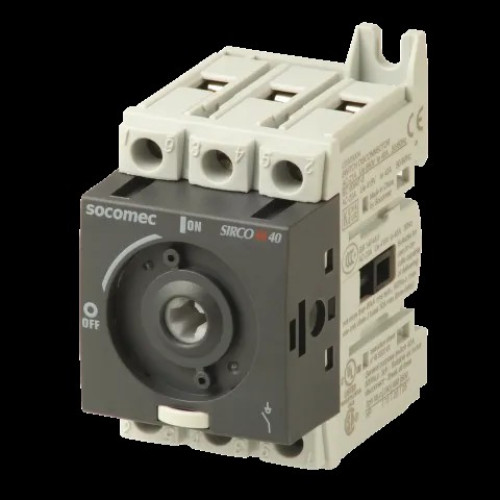

Модульный рубильник-разъединитель Socomec (22003004) SIRCO M1 для низковольтных цепей — это компактный трехполюсный выключатель нагрузки серии SIRCO M, обеспечивающий ручное включение и отключение электрических цепей под нагрузкой и выполняющий функции безопасного изолятора (разъединителя). Благодаря своим характеристикам и модульной конструкции он является ключевым компонентом для сборки и модернизации распределительных щитов, вводных узлов, локальных выключателей электродвигателей любого промышленного и бытового оборудования, где требуется надежное и долговечное отключение напряжения.

Данный выключатель относится к флагманской серии SIRCO M от Socomec — французского производителя, лидера в области низковольтного коммутационного оборудования. Внутренняя конструкция SIRCO M основана на принципе двойного разрыва цепи на полюс с самовентиляцией дуги (Double break per pole), что гарантирует высокую отключающую способность для безаварийного разрыва цепей в аварийных режимах. Оборудование признано во всем мире и сертифицировано по международным стандартам IEC 60947-3 и UL 508, что подтверждает безопасность и надёжность устройства при проектировании в странах Таможенного Союза и Европы.

Корпус выключателя выполнен из прочного негорючего пластика V0, имеет ширину всего 45 мм и глубину 64 мм, что позволяет экономить место в электрощите. Универсальная система крепления позволяет монтировать его как на DIN-рейку, так и на монтажную панель или в специальный вырез. При этом поставляется БЕЗ РУКОЯТКИ. Для его полноценной эксплуатации требуется доукомплектовать рукояткой прямого управления (M00) или выносного управления на дверцу (S00, S0 или S01; приобретаются отдельно).

Модель полностью совместима с широким спектром аксессуаров расширения: вспомогательные контакты для дистанционной сигнализации; клеммные крышки (код 2200 3101); колодки для монтажа на DIN-рейку и защитные пластины.

Конструкция рассчитана на интенсивную эксплуатацию в системах силового питания, что гарантирует длительный срок службы и высокую надёжность включений даже при значительной запылённости воздуха и нестабильности сетей.

⚙ Технические характеристики

• Артикул: 22003004

• Производитель: Socomec Group S.A. (Франция)

• Серия: SIRCO M

• Тип устройства: выключатель-разъединитель нагрузки (Load Break Switch)

• Количество полюсов: 3

• Номинальный длительный ток (Iu): 40 А

• Максимальное номинальное рабочее напряжение (Ue): 690 В AC / 400 V DC

• Номинальная рабочая мощность (AC‑23, 400 В): 22 кВт

• Коммутационная способность (AC‑23, 400 В): 22 кВт

• Ток кратковременной стойкости (lcw): 1.26 кА

• Условный ток короткого замыкания (Iq): 50 кА

• Механическая износостойкость: 10 000 циклов

• Привод: Роторный

• Тип управления (штатно): прямое: рукоятка M00 / наружное рукоятки S00, S0, S01 (приобретаются отдельно)

• Материал корпуса: негорючий пластик V0 (UL 94) / самозатухающий

• Степень защиты (IP) лицевой панели: IP20

• Электрические соединения / тип клемм: Винтовые зажимы (клеммные колодки)

• Макс. сечение кабеля: #4 AWG или 2×#12 AWG

• Температура окружающей среды (эксплуатация): от -20 до +50 °C

• Температура хранения: от -40 до +70 °C

• Сертификаты и соответствия: IEC 60947-3, UL 508, CSA‑C22.2 No.14, CE

• Страна производства: Китай

✅ Преимущества

• безопасное отключение/изоляция нагрузки: коммутирует нагрузку и обеспечивает надежный разрыв контуров в большинстве промышленных и бытовых сетях (высокий ток отключения, категория применения AC-22 и AC-23)

• коммутация под нагрузкой — способность выдерживать номинальные токи до 40 А в длительном режиме, что позволяет использовать в качестве вводного выключателя, а также для оперативного отключения электродвигателей

• экономия места в щите – ширина всего 45 мм, глубина 64 мм, вес 0.21 кг (занимает всего 2 стандартных модуля по 17,5 мм) экономит монтажный объём в распределительных шкафах и модульных боксах

• двойной разрыв на полюс: разрыв цепи происходит в двух местах одновременно на каждом полюсе; увеличенный путь дуги гасит дугу без пластин и решёток, продлевая ресурс контактной системы и сокращая время её горения

• модульность и расширяемость — от трёхполюсного до четырёхполюсного (добавление нейтрали) или построение схемы переключения (I-0-II) для ручного ввода резерва

• универсальность монтажа: возможность установки на DIN-рейку, винтовое крепление на панель или в лицевую часть модульной панели с вырезом 45 мм, гнездо под квадратный вал 5×5 мм (стандарт для фурнитуры Socomec)

• гальваническая индикация положения: прозрачная шторка и исходные отверстия в корпусе позволяют визуально определить, включен автомат или выключен, без дополнительных приборов

• широкий выбор аксессуаров: возможность установки вспомогательных контактов для удалённого контроля состояния, клеммных крышек, рукояток с блокировкой замком, металлических и пластиковых корпусов IP65

• надежная защита от коротких замыканий: совместно с предохранителями (в комплект не входят) обеспечивается стойкость к токам КЗ до 65 кА, что делает его пригодным для использования на высоко нагруженных вводных линиях

• низкое усилие переключения: при вращении рукояткой не требуется прикладывать значительных физических усилий (усилие тумблера в пределах 0,8 Н·м).

• соответствие высоким стандартам качества: сертифицирован по международным нормам IEC 60947-3 и UL 508, что позволяет использовать его в странах Европы и Северной Америки без дополнительных согласований

Итог:
Модульный рубильник-разъединитель Socomec 22003004 (SIRCO M1 3X40A) — это надёжный и безопасный рубильник для коммутации и изоляции силовых цепей в распределительных щитах, станках и промышленном оборудовании.
