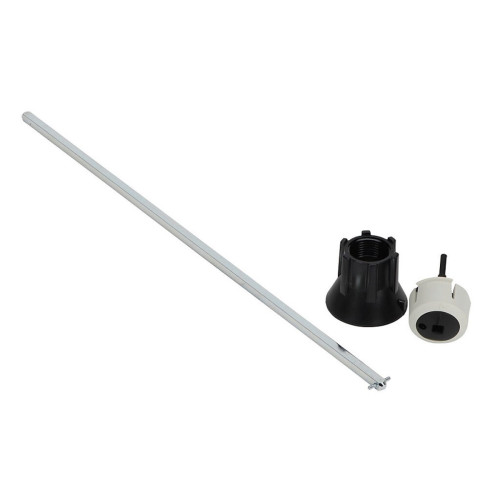

Удлинительный переходник (14070532) тип S-5X5-320MM для выносных рукояток рубильников SIRCO — это оригинальный удлинительный вал (Shaft) от французского производителя Socomec, который служит для кинематического соединения внешней рукоятки с валом переключения рубильника-разъединителя. Удлинитель используется для дистанционного управления аппаратами, установленными в глубине шкафа, что является ключевым фактором для обеспечения удобства и безопасности эксплуатации оборудования, когда лицевая панель не позволяет установить стандартную рукоятку.

Данная штанга относится к серии Тип S (S-type control shaft) и применяется в паре с выносными рукоятками S000, S00 или S0. Благодаря сечению 5x5 мм и длине 320 мм она идеально подходит для большинства стандартных шкафов управления, где требуется передать усилие от рукоятки, установленной на дверце (фронтальный монтаж), к удаленному рубильнику, размещенному на монтажной плите сзади. В комплект входит только сам вал; направляющая втулка для компенсации несоосности и рукоятка приобретаются отдельно.

Модель полностью совместима с разъединителями нагрузки SIRCO M (типоразмеры M1, M2, M3) и другими аппаратами серии SIRCO, использующими вал с квадратным сечением 5х5 мм. Фиксация вала обеспечивается за счет встроенного подпружиненного шарика (detent) в соединительной муфте, входящей в комплект рукоятки. Производитель официально заявляет о соответствии требованиям стандартов IEC, UL и CSA, что подтверждает надежность и безопасность использования в электрощитовом оборудовании не только в Европе, но и странах Таможенного Союза.

Конструкция рассчитана на длительный срок службы в условиях ограниченного доступа к силовому оборудованию в распределительных шкафах при номинальной частоте механических операций, что гарантирует надежную передачу усилия даже при частых включениях/выключениях.

⚙️ Технические характеристики

• Артикул: 14070532

• Тип: тип S, S-5X5-320MM

• Описание: вал управления для выносных рукояток SIRCO M

• Производитель: Socomec Group S.A. (Франция)

• Страна происхождения: Китай (CN)

• Применение: выносные рукоятки серий S000, S00, S0 (характеристики с которым совместим артикул)

• Типоразмеры совместимых рубильников: M1..M3 (SIRCO M) и более поздние модификации

• Длина вала (L): 320 мм (универсальная монтажная длина для большинства шкафов управления, дистанция до 320 мм)

• Сечение вала (размер под рукоятку): 5x5 мм (квадратное)

• Вес (нетто): 0,08 кг (80 г)

• Способ монтажа: установка спереди или сбоку (directly на вал выключателя и фиксация при помощи направляющей втулки)

• Упаковочные размеры: 0,03 × 0,075 × 0,315 м (коробка)

• Габаритные размеры самого вала: 320×5×5 мм (Д×Ш×В)

• Температура эксплуатации: от -20 до +50 °C (диапазон для установки)

• Температура хранения: от -40 до +70 °C

• Сертификаты: IEC 60947-3, UL, CSA (подтверждено изготовителем)

• Код GTIN/EAN: 3596031826889

• Таможенный код (CU): 8538909900

✅ Преимущества

• Удлинение линии управления — позволяет вынести точку управления на комфортную высоту или переднюю панель, оставляя силовую часть в глубине шкафа, что соответствует требованиям безопасности.

• Универсальная совместимость — подходит для всех рубильников SIRCO M (40–125А) и рукояток любого типа (S000, S00, S0, устанавливаемых на пенал на валу), сокращая затраты на складскую номенклатуру.

• Высокое качество исполнения — жесткий конструкционный материал (вероятно, закаленная сталь) и прецизионная геометрия предотвращают люфт, износ и обеспечивают более 10 000 циклов работы.

• Простота монтажа — фиксируется на самом валу выключателя с помощью паза-прорези и шарикового фиксатора; направляющая втулка (приобретается отдельно) компенсирует несоосность и упрощает сборку.

• Полная совместимость с аксессуарами (14211111/14711111) — может использоваться с комплектом удлинительных кожухов для крепления на дверцах сборок IP31 и IP54.

• Малая масса (80 г) и прямая установка — не увеличивает массу дверцы и не требует усиления петель, что критично для шкафов с частым открыванием.

• Глобальные сертификаты безопасности — по стандартам IEC 60947-3, UL и CSA, что подтверждает его пригодность для электрощитов в Европе и США.

Итог:
Удлинительный вал Socomec 14070532 (тип S-5X5-320MM) — это оригинальное устройство, позволяющее дистанционно управлять рубильниками SIRCO M через дверцу шкафа. Благодаря сечению 5x5 мм и длине 320 мм он идеально подходит для установки в стандартные распределительные шкафы и совместим с популярными рукоятками S000, S00 и S0. Наличие полной сертификации IEC/UL/CSA, простота монтажа и малый вес делают его выбором для безопасной эксплуатации рубильников.
