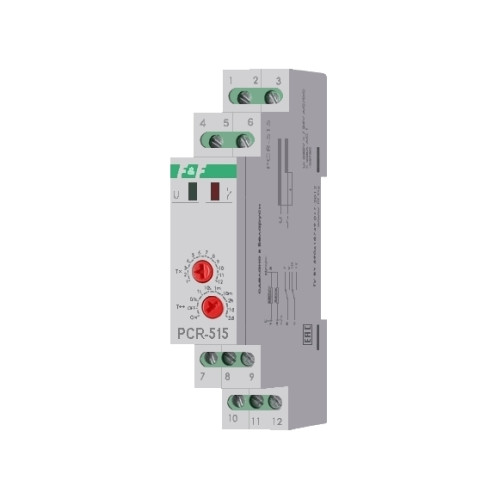

Реле времени PCR-515 (EA02.001.006) — это оригинальное микропроцессорное электронное реле времени, предназначенное для коммутации электрических цепей с заданной выдержкой времени в системах промышленной и бытовой автоматики. Устройство производится компанией «Евроавтоматика ФиФ» (Беларусь, г. Лида) под торговой маркой F&F и широко применяется в посудомоечных машинах белорусского производителя Гродторгмаш (Торгмаш).

Реле относится к классу реле с задержкой включения (delayed-on function). Принцип работы основан на отсчёте заданной выдержки времени после подачи напряжения питания: по истечении установленного времени реле включается, замыкая контакты 8-9 и 11-12, и остаётся в этом положении до отключения питания. Для повторного цикла необходимо снять и снова подать питание.

Модель PCR-515 имеет напряжение питания 230 В AC (50 Гц) или 24 В AC/DC, что делает её универсальной для различных систем управления. Диапазон выдержки времени составляет от 0,1 секунды до 24 суток и устанавливается переключателем диапазонов на передней панели в одном из восьми поддиапазонов. Устройство оснащено двумя переключающими контактами (2NO/NC) с номинальным током 2×8 А (AC1).

Реле выполнено в модульном корпусе шириной 1 модуль (18 мм) с габаритами 18×90×65 мм и предназначено для монтажа на DIN-рейку 35 мм. Степень защиты — IP20, диапазон рабочих температур — от -25°C до +50°C. На лицевой панели расположены индикаторы состояния: зелёный светодиод (наличие питания) и красный светодиод (состояние контактов), что упрощает диагностику и контроль работы устройства.

Согласно каталогам запчастей, реле PCR-515 (в исполнении PCR-515-24-2P) применяется в посудомоечных машинах ММУ-1000, ММУ-1000М, ММУ-2000 и других моделях оборудования Гродторгмаш. Оно устанавливается в шкафу управления и отвечает за отсчёт временных интервалов в рабочих циклах мойки.

Замена вышедшего из строя реле времени на оригинальное восстанавливает корректную работу системы управления, стабильность циклов мойки и надёжность всего оборудования. Установка должна выполняться квалифицированным персоналом с соблюдением правил техники безопасности и отключением оборудования от электросети.

Страна производства: Беларусь.

⚙️ Технические характеристики

✅ Преимущества

• Оригинальная OEM-запчасть Гродторгмаш — 100% совместимость с посудомоечными машинами ММУ-1000, ММУ-1000М, ММУ-2000, точное соответствие заводским спецификациям.

• Широкий диапазон выдержки времени — от 0,1 секунды до 24 суток позволяет настраивать реле под различные технологические процессы.

• Универсальное питание — работа от 230 В AC или 24 В AC/DC обеспечивает совместимость с разными системами управления.

• Два переключающих контакта (2NO/NC) — возможность одновременной коммутации двух независимых цепей с током до 8 А.

• Микропроцессорное управление — высокая точность и стабильность отсчёта времени, устойчивость к помехам и вибрациям.

• Индикация состояния — зелёный и красный светодиоды упрощают диагностику и контроль работы реле.

• Компактность — модульный корпус шириной 18 мм (1 модуль) экономит место в шкафу управления.

• Простота монтажа — установка на стандартную DIN-рейку 35 мм без дополнительных доработок.

• Надёжность и долговечность — продукция Евроавтоматика F&F, изготовленная по строгим стандартам, гарантирует длительный срок службы.

• Экономичность — потребляемая мощность всего 0,8 Вт снижает эксплуатационные расходы.

Итог

Реле времени PCR-515 (EA02.001.006) — это оригинальное микропроцессорное реле времени для посудомоечных машин Гродторгмаш (Торгмаш) серий ММУ-1000, ММУ-1000М и ММУ-2000. Напряжение питания 230 В AC / 24 В AC/DC, диапазон выдержки времени от 0,1 секунды до 24 суток, два переключающих контакта (2NO/NC) с током до 8 А и модульный корпус шириной 18 мм обеспечивают надёжную коммутацию и точный отсчёт временных интервалов в рабочих циклах мойки. Индикация состояния (зелёный и красный LED) и низкое энергопотребление (0,8 Вт) делают реле удобным в эксплуатации и диагностике. Оригинальное качество Евроавтоматика F&F и полная совместимость с оборудованием Гродторгмаш гарантируют стабильную работу вашей посудомоечной машины.
