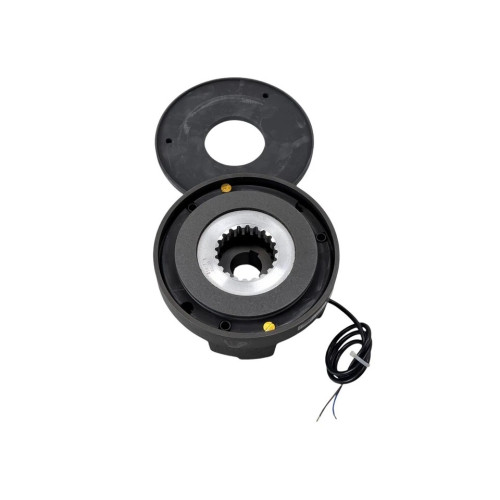

Пружинный электромагнитный тормоз MAYR RSM 100/891.104.0 S — это высоконадёжный тормозной механизм из серии ROBA-stop-M производства немецкой компании Chr. Mayr GmbH + Co. KG (MAYR), одного из ведущих мировых производителей приводной и тормозной техники. Модель относится к типоразмеру 100 и представляет собой пружинный электромагнитный безопасный тормоз (spring-applied, electromagnetic safety brake), работающий по принципу «нормально замкнут» (fail-safe).

Принцип действия тормоза основан на использовании силы пружин для создания тормозного момента. В обесточенном состоянии винтовые пружины прижимают диск якоря к ротору, который зажат между якорем и ответной поверхностью машины. Вал тормозится через зубчатую ступицу. При подаче напряжения на магнитную катушку создаётся магнитное поле, которое притягивает якорь к корпусу катушки, преодолевая усилие пружин — тормоз растормаживается, и вал может свободно вращаться.

Данная конструкция обеспечивает безопасное торможение при отключении питания, аварийном останове или срабатывании кнопки EMERGENCY STOP, что делает тормоз пригодным для применения в системах, связанных с безопасностью (согласно ISO 13849-1).

Модель 891.104.0 относится к стандартному исполнению с фланцевой плитой (Flange plate, код 4 в номере заказа). Суффикс S в обозначении RSM 100/891.104.0 S может указывать на специальную модификацию или комплектацию. Тормоз оснащён фланцевой плитой для монтажа непосредственно на двигатель или редуктор.

Ключевые особенности тормоза:

• Номинальный тормозной момент — 100 Нм;

• Максимальная частота вращения — 3000 об/мин;

• Диапазон отверстий ступицы — от 24 до 45 мм;

• Наружный диаметр — 206 мм;

• Класс изоляции — F;

• Степень защиты — IP65 (без ручного растормаживания) / IP54 (с ручным растормаживанием);

• Режим работы — 100% ED (продолжительный);

• Рабочая температура — от -20°C до +40°C;

• Максимальная температура катушки — 85°C.

Тормоз MAYR ROBA-stop-M отличается закрытой конструкцией (внешний диаметр полностью закрыт), коротким временем срабатывания, отсутствием необходимости обслуживания на протяжении всего срока службы ротора, а также возможностью использования для динамического торможения и удержания нагрузки.

Области применения: серводвигатели, редукторы, подъёмные механизмы, станки, конвейеры, упаковочное оборудование, театральная техника и другие применения, где требуется безопасное торможение при отключении питания.

Важно: Установка и настройка должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности и требований производителя. Перед подключением убедитесь, что напряжение катушки соответствует указанному на шильдике (стандарт DIN IEC 60038, допуск ±10%).

⚙️ Технические характеристики

✅ Преимущества

• Оригинальное оборудование MAYR — немецкое качество и надёжность, подтверждённые многолетним опытом производителя тормозной техники.

• Безопасное торможение при отключении питания — принцип «нормально замкнут» гарантирует срабатывание тормоза при аварийном останове, отключении электроэнергии или срабатывании EMERGENCY STOP.

• Высокий тормозной момент 100 Нм — обеспечивает надёжное удержание и динамическое торможение нагрузок средней тяжести.

• Закрытая конструкция — внешний диаметр полностью закрыт, что обеспечивает высокую степень защиты IP65 и устойчивость к пыли и влаге.

• Короткое время срабатывания — быстрое растормаживание и торможение, что критически важно для точного позиционирования.

• Не требует обслуживания — тормоз не требует технического обслуживания на протяжении всего срока службы ротора.

• Пригодность для safety-применений — тормоз может использоваться в системах, связанных с безопасностью, согласно ISO 13849-1.

• Широкий диапазон отверстий ступицы (24–45 мм) — возможность подбора под различные диаметры валов.

• Работа при 100% ED — возможность продолжительной работы без перерывов.

• Немецкое качество — продукция MAYR, изготовленная по строгим стандартам, гарантирует долговечность и надёжность.

Итог

Пружинный электромагнитный тормоз MAYR RSM 100/891.104.0 S (7034085) — это высоконадёжный безопасный тормоз из серии ROBA-stop-M, предназначенный для остановки и удержания подвижных частей оборудования при отключении питания. Номинальный тормозной момент 100 Нм, максимальная частота вращения 3000 об/мин, класс изоляции F, степень защиты IP65 и режим работы 100% ED обеспечивают стабильную и безопасную работу в тяжёлых условиях эксплуатации. Тормоз оснащён фланцевой плитой для монтажа на двигатель или редуктор, отличается закрытой конструкцией, коротким временем срабатывания и не требует обслуживания. Оригинальное немецкое качество MAYR и полное соответствие стандартам безопасности гарантируют надёжную работу вашего оборудования.
