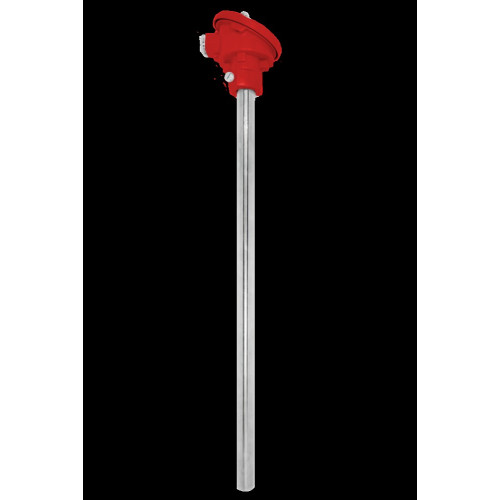

Термопара (TTSCC-22-799-15-300-1000-2-0,5-TKbWS-1m-Ws) для промышленного высокотемпературного оборудования — это высокоточный термоэлектрический преобразователь (термопара) с платиновыми термоэлектродами, предназначенный для измерения температуры в термических печах, котельных установках и другом промышленном оборудовании при экстремально высоких температурах. Стабильность и точность измерений являются ключевым фактором для контроля технологических процессов в металлургии, термической обработке и производстве строительных материалов.

Данная термопара относится к серии TTSCC-22 производства Limatherm Sensor (Польша) — европейского производителя с мировым именем в области датчиков температуры. Преобразователь выполнен по двойной керамической технологии: термоэлектроды помещены во внутреннюю керамическую оболочку, которая, в свою очередь, заключена во внешнюю керамическую защитную трубку из корунда 799 (марка 799) с наружным диаметром 15 мм. Такая конструкция обеспечивает максимальную химическую стойкость к агрессивным средам, высокую механическую прочность и термостойкость даже в условиях прямого контакта с горячими газами и расплавами. Корундовая керамика 799 представляет собой высокочистый оксид алюминия (Al₂O₃), обладающий уникальной термостойкостью и устойчивостью к термическим ударам. Длина погружной части составляет 1000 мм. Внутри керамической оболочки установлены платиновые термоэлектроды PtRh10-Pt (тип S по международной классификации, аналог ТПП — платинородий-платина) с диаметром платиновой проволоки 0,5 мм. Данная термопара относится ко 2 классу точности по стандарту МЭК 60584.

Модель оснащена соединительной головкой типа AA из алюминиевого сплава со степенью защиты IP53 (защита от пыли и вертикально падающих капель воды). Для удобства подключения к измерительному прибору датчик укомплектован кабелем TKbWS длиной 1 метр с разъемом типа S. Кабель TKbWS представляет собой удлинённые термоэлектродные провода в двойной силиконовой изоляции, предназначенные для подключения термопар к измерительному прибору без использования компенсационных проводов. Артикул TTSCC-22-799-15-300-1000-2-0,5-TKbWS-1m-Ws является полным заводским кодом, в котором зашифрованы все параметры: тип датчика, материал керамики 799, диаметр 15 мм, длина несущей оболочки 300 мм, длина погружной части 1000 мм, класс точности 2, диаметр проволоки 0,5 мм, тип кабеля TKbWS, длина кабеля 1 метр, оконцевание разъёмом S.

Конструкция рассчитана на интенсивную эксплуатацию в тяжелых промышленных условиях: устойчивость к вибрациям, агрессивным средам и высоким температурам гарантирует длительный срок службы и стабильность показаний.

⚙ Технические характеристики:

• Артикул: TTSCC-22-799-15-300-1000-2-0,5-TKbWS-1m-Ws

• Производитель: Limatherm Sensor (Польша)

• Серия: TTSCC-22

• Тип датчика: термоэлектрический преобразователь (термопара)

• Тип термоэлемента: PtRh10-Pt (платинородий-платина), тип S (аналог ТПП)

• Класс точности: 2 по МЭК 60584

• Диапазон измеряемых температур: 0…+1600 °C

• Материал керамической защитной трубки: корунд 799 (высокочистый Al₂O₃)

• Наружный диаметр керамической оболочки: 15 мм

• Длина погружной части (L): 1000 мм

• Длина несущей оболочки (Ld): 300 мм

• Диаметр платиновой проволоки: 0,5 мм

• Конструкция: двойная керамическая защитная трубка

• Материал несущей оболочки: жаропрочная сталь 1.4841

• Соединительная головка: AA, алюминиевый сплав

• Степень защиты головки: IP53

• Диапазон рабочей температуры головки: от -40 до +100 °C

• Присоединение головки: M20×1,5

• Тип кабеля в комплекте: TKbWS (2 x 0,22 мм² в двойной силиконовой изоляции)

• Длина кабеля: 1 метр

• Тип разъёма: S (стандарт-разъем)

• Материал термоэлектродов: платина / платинородий

• Соответствие стандартам: МЭК 60584, DIN EN 60751

• Применение: термические печи, котельные, металлургия, производство стекла и керамики

• Страна производства: Польша

✅ Преимущества:

• высокоточное измерение температур до +1600°C

• платиновые термоэлектроды PtRh10-Pt (тип S) — высокая стабильность и воспроизводимость показаний

• двойная керамическая защита из корунда 799 — устойчивость к агрессивным средам и термоударам

• длинная погружная часть 1000 мм — возможность измерения температуры в глубинных зонах печей

• соединительная головка AA IP53 — надёжная защита от пыли и влаги

• кабель TKbWS 1 м в силиконовой изоляции — готовность к подключению

• разъём типа S — простота подключения к измерительному оборудованию

• класс точности 2 — соответствует международным стандартам

• устойчивость к вибрациям и механическим нагрузкам

• полная совместимость с промышленными контроллерами и измерительными приборами

• долговечность и стабильность характеристик при интенсивной эксплуатации

Итог:
Термопара TTSCC-22-799-15-300-1000-2-0,5-TKbWS-1m-Ws — это высокоточный платиновый термоэлектрический преобразователь (тип S) для измерения температуры до +1600°C в термических печах, котельных и промышленных установках, обеспечивающий надёжность, долговечность и стабильность технологических процессов.
