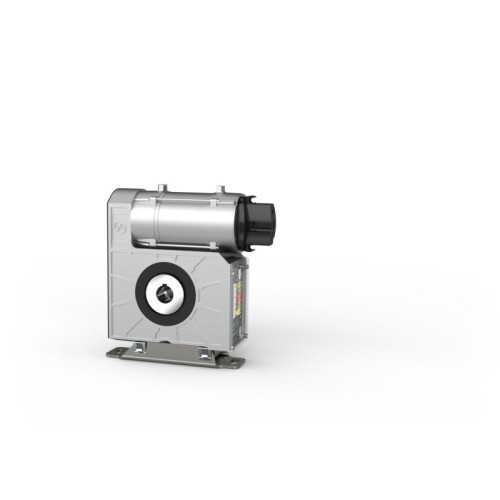

Навесной электропривод GfA SIK 25.10-30 (ELEKTROMATEN®) для систем вертикального перемещения промышленных ворот — это высоконадёжное устройство, предназначенное для привода неуравновешенных ворот и конструкций, требующих обязательной защиты от обрушения. Специальная конструкция с цельно-коаксиальным полым валом и запатентованным механизмом безопасности Safedrive® обеспечивает высокую надёжность, компактность и безопасность, что является ключевым фактором для эксплуатации в условиях интенсивного использования на промышленных объектах.

Данный электропривод относится к серии SIK немецкого производителя GfA ELEKTROMATEN GmbH & Co. KG — мирового лидера в области приводных систем для промышленных ворот. Модель SIK 25.10-30 выполняется в навесном (на вал) исполнении и фиксируется непосредственно на валу ворот (полый вал 30 мм). Патентованная встроенная безопасная тормозная система Safedrive® предотвращает падение ворот в случае износа или поломки зубьев редуктора. Ведомый червяк (самотормозящая передача) также обеспечивает фиксацию полотна в любом промежуточном положении. Корпус, отлитый под давлением, обеспечивает компактные размеры (112×311×309 мм) и малый вес (16 кг), а сама конструкция самоочищающегося червячного редуктора требует минимального обслуживания и устойчива к перегреву.

Модель оснащена аварийной рукояткой (NHK — Not-Hand-Kurbel), которая позволяет открывать или закрывать ворота вручную при отключении электроэнергии. В аварийном режиме происходит автоматическое отключение управляющего напряжения, предотвращающее самопроизвольный пуск во время ручного привода. Цифровой концевых выключатель DES имеет диапазон настройки до 10 оборотов выходного вала.

Модель полностью совместима с большинством стандартных систем управления промышленными воротами и блоками управления GfA серий WS900, TS970 и TS971. Подходит для замены вышедшего из строя привода, восстанавливая полную производительность и безопасность системы.

Конструкция рассчитана на интенсивную эксплуатацию в условиях промышленных предприятий, складских комплексов и производственных цехов, что гарантирует длительный срок службы и стабильную работу оборудования.

⚙️ Технические характеристики

• Артикул / Модель: SIK 25.10-30 (также упоминается как SIK 25.10 WS-30,00)

• Производитель: GfA ELEKTROMATEN GmbH & Co. KG (Германия, Дюссельдорф)

• Тип: Навесной электропривод (Aufsteckantrieb / Hollow shaft drive)

• Номинальный выходной крутящий момент: 250 Н·м

• Запирающий момент (Locking Torque): 510 Н·м

• Выходная скорость вращения: 10 об/мин

• Мощность: 0,4 кВт

• Напряжение питания: 3~230/400 В, 50 Гц

• Номинальный ток (при 400 В): 1,50 А

• Коэффициент мощности (cos φ): 0,56

• Выходной вал / Тип монтажа: Полый вал (Hollow shaft), Ø30 мм

• Управление / Коммутация: Цифровой концевых выключатель DES (Digital End Switch)

• Диапазон концевого выключателя: 10 оборотов выходного вала

• Аварийное ручное управление: Аварийная рукоятка NHK (Nothandkurbel)

• Механическая безопасность: Самотормозящий червячный редуктор и встроенный запатентованный предохранительный механизм Safedrive® (против обрушения)

• Защита двигателя: Термическая защита двигателя

• Частота включений: До 20 циклов в час

• Класс защиты: IP54 (основное исполнение)

• Габаритные размеры (Ш × Д × В): 112×311×309 мм

• Вес: 16 кг

• Температурный диапазон: от –20 °C до +60 °C (в зависимости от модификации)

• Комплектация (базовая): Электропривод, аварийная рукоятка NHK, кабель привода, посадочные шпонки, инструкции по монтажу

• Стандарты: CE / UKCA

• Страна производства: Германия

✅ Преимущества

• Патентованная система безопасности Safedrive®: встроенный в редуктор механизм предотвращает обрушение полотна ворот в случае аварийного разрушения зубьев червячной передачи, что соответствует самым высоким требованиям безопасности (EN 12453).

• Центральное расположение полого вала (Ø30 мм): благодаря компактной и сбалансированной конструкции привод идеально подходит для монтажа в ограниченном пространстве там, где нет места для традиционных муфт и кронштейнов, экономя монтажное пространство и упрощая установку на вал.

• Аварийный ручной привод (NHK): встроенная аварийная рукоятка позволяет оперативно открыть или закрыть ворота при отключении электроэнергии, а встроенная блокировка предотвращает случайный пуск привода во время ручного управления (Safety Extra Low Voltage — SELV).

• Цифровой концевых выключатель DES: высокая точность настройки конечных положений и широкий диапазон регулировки повышают надёжность и позволяют адаптировать привод к геометрии и размерам любых типов ворот.

• Надёжность и долговечность: редуктор и все силовые компоненты рассчитаны на интенсивную эксплуатацию (до 20 циклов в час) и гарантируют стабильность работы в самых тяжёлых промышленных условиях (включая участки с частым открыванием/закрыванием ворот за смену).

• Энергоэффективность и экономия: потребляемая мощность 0,4 кВт и оптимизированный высокий КПД (0,56) снижают эксплуатационные расходы и минимизируют тепловыделение при круглосуточной работе.

• Низкий уровень шума и вибраций: червячная передача, установленная в литом алюминиевом корпусе, работает плавно и бесшумно, обеспечивая комфортные условия труда персонала.

• Универсальность применения: благодаря компактным габаритам и весу 16 кг модель подходит для модернизации существующих систем и устанавливается непосредственно на вал любых промышленных ворот без сложных переделок и дополнительных переходных элементов.

• Полная совместимость с системами управления GfA: привод интегрируется с контроллерами WS900, TS970, TS971, что упрощает диагностику, настройку конечных положений и подключение к существующим линиям автоматизации.

• Сертифицированное немецкое качество (CE/UKCA): производство на заводе в Дюссельдорфе, строгий контроль качества и соответствие международным стандартам безопасности (EN 12453) гарантируют многолетнюю бесперебойную работу.

Итог:
Навесной электропривод GfA SIK 25.10-30 (250 Н·м, Ø30 мм) — это высоконадёжное, компактное и безопасное решение для автоматизации промышленных ворот. Патентованная система Safedrive®, аварийная рукоятка NHK, цифровой концевых выключатель DES и универсальная совместимость с контроллерами GfA гарантируют безопасность и бесперебойную эксплуатацию в любых производственных условиях.
