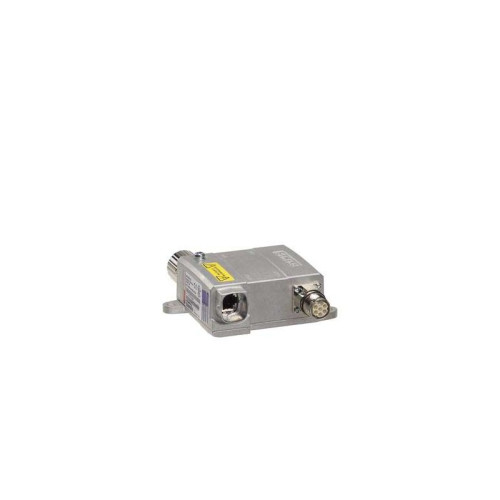

Модуль датчика Siemens 6SL3055-0AA00-5JA3 (SME120) — это высокотехнологичный интерфейсный модуль, предназначенный для интеграции систем обратной связи с преобразователями частоты серии SINAMICS S120. Устройство обеспечивает прямое подключение инкрементальных датчиков (энкодеров), датчиков температуры и датчиков Холла, преобразуя их сигналы в цифровой протокол DRIVE-CLiQ для передачи данных в систему управления приводом.

Модуль относится к классу Sensor Modules и специально разработан для применения в высокоточных системах управления движением, где критически важна надёжная и быстрая обратная связь по положению и скорости. Он поддерживает инкрементальные датчики sin/cos 1 Vpp, которые широко используются в серводвигателях и прецизионных приводах благодаря высокой разрешающей способности и помехоустойчивости.

Ключевые особенности модели SME120:

• Максимальная частота входного сигнала — 500 кГц;

• Внутренняя интерполяция — до 16384 раз (14 бит);

• Входы для датчиков температуры PTC и KTY с гальванической развязкой;

• Вход для датчика Холла (9-контактный разъём M23);

• Выход DRIVE-CLiQ для подключения к системе SINAMICS S120;

• Степень защиты IP67 — полная защита от пыли и временного погружения в воду.

Модуль оснащён 6-контактным разъёмом M17 для подключения датчика температуры, 12-контактным разъёмом M23 для измерительной системы и 9-контактным разъёмом M23 для датчика Холла. Питание осуществляется от источника DRIVE-CLiQ (24 В DC, ток 0,16 А).

Модель 6SL3055-0AA00-5JA3 имеет размеры 117,6 × 43,1 × 127,0 мм, вес — 0,70 кг. Максимальная длина кабеля для измерительной системы составляет 3 м, для управления приводом — 100 м. Модуль соответствует стандартам cULus.

Данный артикул также известен как SME120 и широко применяется в станкостроении, робототехнике, упаковочном оборудовании и других отраслях, где требуется высокоточное управление движением. Устройство является оригинальной запасной частью Siemens и полностью совместимо с преобразователями SINAMICS S120.

Важно: Установка и настройка должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности и требований производителя.

⚙️ Технические характеристики

✅ Преимущества

• Оригинальный OEM-модуль Siemens — 100% совместимость с преобразователями SINAMICS S120, точное соответствие заводским спецификациям.

• Высокая частота обработки сигнала — до 500 кГц обеспечивает поддержку высокоскоростных приложений и точное управление движением.

• Внутренняя интерполяция 14 бит — до 16384 шагов на период сигнала, что гарантирует высокое разрешение по положению.

• Гальваническая развязка входов — безопасное подключение датчиков температуры PTC/KTY, защита от помех.

• Интеграция с DRIVE-CLiQ — быстрое и надёжное цифровое подключение к системе SINAMICS S120.

• Степень защиты IP67 — устойчивость к пыли и влаге, подходит для тяжёлых промышленных условий.

• Компактные размеры и малый вес — 117,6 × 43,1 × 127,0 мм и 0,70 кг упрощают монтаж в ограниченном пространстве.

• Широкий диапазон применений — станкостроение, робототехника, упаковка, автоматизация.

• Немецкое качество — продукция Siemens, изготовленная по строгим стандартам, гарантирует долговечность и надёжность.

Итог

Модуль датчика Siemens 6SL3055-0AA00-5JA3 (SME120) — это высокоточный интерфейсный модуль для систем обратной связи преобразователей SINAMICS S120. Поддержка инкрементальных датчиков sin/cos 1 Vpp, датчиков температуры PTC/KTY и датчиков Холла, максимальная частота 500 кГц и внутренняя интерполяция 14 бит обеспечивают высокое разрешение и точность управления движением. Степень защиты IP67, выход DRIVE-CLiQ и компактные размеры делают модуль универсальным решением для станкостроения, робототехники и промышленной автоматизации. Оригинальное немецкое качество Siemens и полная совместимость с SINAMICS S120 гарантируют надёжную работу вашего оборудования.
